Desafio, construa sua rebobinadeira, Aula U01

 Em nossa primeira aula de usinagem vamos falar dos furos e brocas para passagem de rosca.

Usaremos duas medidas de parafusos (roscas). O comprimento do parafuso depende da aplicação ou parte que ele irá fixar que não é importante agora.

Uma ferramenta macho, é usada para cortar roscas internas em orifícios. Isso é essencial para criar roscas precisas que permitirão a fixação de parafusos e outros componentes roscados. O processo de corte feito pelo macho cria ranhuras que correspondem às roscas externas de um parafuso, permitindo uma união segura e firme entre as peças.

Os machos de roscar são frequentemente utilizados em conjunto com um suporte de macho, que proporciona a força e o controle necessários para a operação. Eles são disponíveis em diferentes tipos, como machos manuais, machos de máquina e machos ajustáveis, dependendo da aplicação específica.

As medidas que usaremos de roscas serão (qualquer nova alteração pode ser vista nos desenhos e na Listagem BOM):

• M5.0 / P0.80

• M8.0 / P1.25

Jogo de machos 1º, 2º e 3º

Onde M quer dizer rosca métrica e P é o passo da rosca.

Para que possamos passar um macho e "abrir" a rosca em uma chapa metálica por exemplo temos que fazer o furo nesta chapa menor que o diâmetro da rosca nominal.

Por exemplo, a gente não pode usar uma broca de 5mm de diâmetro (símbolo Ø) pois se isso acontecer o parafuso passa direto pelo furo. Então, se queremos que um parafuso transpasse uma chapa e este parafuso tem 5mm de diâmetro usamos uma broca de 5mm para o furo.

Mas então, qual seria a broca para furar um chapa e posteriormente abrir a rosca?

Neste caso temos que observar o P (passo), se o passo é de 0,8 temos que subtrair do diâmetro nominal do parafuso o passo, neste caso a broca ideal para abrir uma rosca de M5 será de Ø4,2mm. Sim pode parecer estranho mas existe broca de 4,2mm de diâmetro.

E se eu usar uma broca de 4,0mm que tenho aqui dá certo?

Não, pois é muito "apertado" para que o macho entre e abra a rosca, vai travar logo nas primeiras voltas e o macho vai quebrar, tem que ter a ferramenta adequada caso contrário não vai dar certo.

Há casos no entanto que a medida não existe diretamente como a broca para rosca de M8.0 ai vamos utilizar uma "levemente" maior, no caso uma de 6,8mm.

Agora, munidos destas informações veremos quais seriam os principais diâmetros de furos para abertura das roscas em milímetro.

Para abrir rosca em furos em chapas já sabemos, mas como fazemos por exemplo para criar roscas nas pontas de eixo?

Para isso vamos utilizar o cossinete.

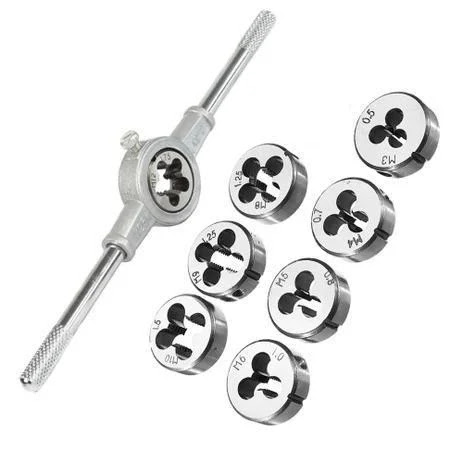

Um cossinete é uma ferramenta utilizada para cortar roscas externas em peças cilíndricas, como parafusos ou eixos. Ele é essencial para a criação de roscas precisas que permitirão a montagem adequada das peças correspondentes, como porcas. O cossinete possui dentes afiados que cortam o material, criando as ranhuras necessárias para a rosca.

Os cossinetes podem ser ajustáveis ou fixos e são frequentemente usados em conjunto com um suporte de cossinete, que proporciona a alavancagem e o controle necessários para a operação.

No caso de abertura de rosca externa o diâmetro do eixo que vai receber a rosca deve ser nominal, reduzido de alguns décimos para que o cossinete possa girar sem travar. Sendo assim, para fazer uma rosca externa com o uso do cossinete de 8mm o diâmetro do eixo onde a rosca será aberta deve ter 7,88mm.

E o que eu tenho que comprar?

Bem, no projeto aqui que eu desenhei de rebobinadeira vou usar basicamente 3 tamanhos de macho e 3 cossinetes que são:

• jogo macho M3 / 0,50 e broca 2,5mm (pode conter 2 ou 3 machos o jogo, depende do fabricante e tipo de macho)
• jogo macho M5 / 0,80 e broca 4,2mm

• jogo macho M8 / 1,25 e broca 6,8mm
• um vira macho para macho de M5 e M8*
• um desandador para macho de M3
• cossinete M5 / 0,8
• cossinete M8 / 1,25

• cossinete M10 /1,50 (este é opcional)
• um porta cossinete para cossinete M5**
• um porta cossinete para cossinete M8**
• um porta cossinete para cossinete M10 (opcional)**
• fluído de corte (tipo de lubrificante específico para ser utilizado em usinagens)
• brocas
• 2 peças 2,5mm
• 2 peças 4,2mm
• 1 peça 6,8mm

As brocas, machos e cossinetes são do tipo aço rápido.

Investimento destes materiais (valor total aproximado comprando via internet sem descontos) aproximadamente US$98.00 (noventa e oito dólares) - dólar do dia desta cotação estava R$5,82

*dependendo do vira macho é possível utilizar para várias medidas de macho, veja com ser fornecedor e com os modelos de macho que comprou se isso é possível

**dependendo do diâmetro externo do cossinete um único porta cossinete será necessário, verifique com seu fornecedor esta possibilidade.
