Desafio, Construa sua rebobinadeira, Aula E03

 Em nossas primeiras aulas de elétrica (E01 e E02) falamos dos dois componentes mais caro do projeto de nossa rebobinadeira que são: Motor e o Inversor de frequência.

Para acionar o motor podemos usar um interruptor, disjuntores ou relés. Claro que o mais eficiente, seguro e indicado é o uso de algum dispositivo eletromecânico (como relé) que é chamado de contatora.

O que é um relé?

Um relé é um dispositivo eletromecânico que funciona como um interruptor controlado eletricamente. Ele permite que um circuito de baixa potência controle um circuito de alta potência, utilizando uma pequena corrente elétrica para ativar ou desativar um circuito maior.

Os principais componentes de um relé incluem uma bobina, um contato móvel e um ou mais contatos fixos. Quando uma corrente elétrica é aplicada à bobina, ela gera um campo magnético que atrai o contato móvel, fechando o circuito e permitindo a passagem de corrente pelos contatos fixos. Quando a corrente é removida da bobina, o campo magnético desaparece, e o contato móvel retorna à sua posição original, interrompendo o circuito.

• Uso Principal: O relé é usado para controlar circuitos elétricos de baixa potência. É comum em sistemas de controle e automação, onde uma pequena corrente elétrica é usada para ligar e desligar circuitos maiores.
• Capacidade de Corrente: Possui uma capacidade de corrente menor em comparação com as contatoras. Ideal para aplicações onde não é necessário controlar grandes quantidades de corrente.
• Versatilidade: Muito versátil, é amplamente usado em diversos tipos de aplicações, incluindo automóveis, eletrodomésticos e dispositivos eletrônicos.
• Tamanho: Normalmente, os relés são menores e mais compactos que as contatoras.
• Tipos de Contatos: Pode ter vários tipos de contatos, como normalmente abertos (NA) e normalmente fechados (NF), dependendo da aplicação.

Os relés são amplamente usados em diversas aplicações, como automação industrial, sistemas de controle, proteção de circuitos e muitos outros.

E o que são contatoras?

Uma contatora elétrica é um dispositivo eletromecânico usado para ligar e desligar circuitos elétricos, especialmente em aplicações de controle e automação industrial. Sua principal função é permitir a operação remota de cargas elétricas, como motores, aquecedores, sistemas de iluminação e outros equipamentos elétricos, controlando a passagem da corrente elétrica.

Essas contatoras consistem em uma bobina magnética, contatos móveis e contatos fixos. Quando a bobina é energizada, cria-se um campo magnético que atrai os contatos móveis, fechando o circuito e permitindo a passagem da corrente elétrica. Quando a bobina é desenergizada, a ausência do campo magnético faz com que os contatos se abram, interrompendo o fluxo de corrente.

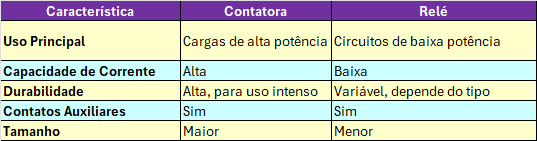

• Uso Principal: A contatora é geralmente usada para controlar cargas elétricas de alta potência, como motores, sistemas de iluminação industrial e outros grandes equipamentos elétricos.
• Capacidade de Corrente: Normalmente, possui uma capacidade de corrente maior, sendo ideal para aplicações que requerem ligar e desligar grandes quantidades de corrente elétrica.
• Durabilidade: Projetada para suportar operações frequentes e duráveis, com uma longa vida útil mesmo em condições de uso intensivo.
• Contatos Auxiliares: Costuma ter contatos auxiliares que podem ser usados para funções adicionais, como sinalização ou intertravamento de circuitos.
• Tamanho: Geralmente, as contatoras são maiores e mais robustas que os relés.

Ambos possuem o mesmo princípio de funcionamento mas a contatatora, em uma explicação bem simplória, é indicada para cargas maiores e geralmente podem ser acionadas com a mesma voltagem do equipamento, dispensando transformadores. Já os relés, sua bobina geralmente trabalha com tensões menores da ordem de 6V, 12V e 24V, mas não é raro encontrar bobinas de relé também operando em 127V e 220V.

Vamos usar em nosso projeto uma MINICONTATOR AZ CW07-10-30V25 7A 220V 60Hz. O preço que pesquisei à época que escrevia este curso era de US$15.00 (R$87,00 - sem considerar o frete, preço médio internet).

Então, até agora para a parte elétrica temos que ter:

• 01 motor trifásico 1CV 220V (se o seu inversor for saída trifásica 220V se for 380V deve verificar se seu motor permite configuração para 380V ou se não comprar o motor apropriado)
• 01 inversor de frequência 0,75Kw entrada monofásica 220V saída trifásica de acordo com o motor (sugiro comprar um que seja entrada monofásica 220V e saída trifásica 220V também).
• 01 Minicontatora AZ CW07-10-30V25 7A 220V 60Hz. ou outra contatora que você deseje usar, esta em questão é fabricada pela WEG, fácil de encontrar e de baixo custo, mas nada impede de você utilizar outra contatora ou modelo que lhe atenda melhor ou que seja de seu agrado - marca e modelo.

Posso usar um inversor de frequência de 1.5KW e um motor de 1CV?

Pode, inclusive, dependendo do inversor de frequência e se ligando em monofásico isso é até recomendado.

CURIOSIDADE: quando um relé ou contatora é acionado dizemos que o relé atracou ou a contatora atracou.
